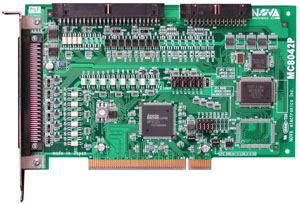

MC8042P－PCI總線對應 4軸運動控制板

MC8042P搭載了泛用4軸運動控制IC“MCX304”，是PCI總線對應的回路基板。一個板可以實現對4軸伺服馬達和步進馬達進行各軸獨立的定位控制和速度控制。

通用設備驅動程序

MC8042P使用了MC8000P的設備驅動程序，可以與MC8022P（2軸）／MC8042P（4軸）／MC8082P（8軸）混合使用于同一個系統。

全軸自動原點復歸功能

由于MCX304擁有自動原點復歸功能，MC8042P大幅減輕了用戶程序的負擔?？梢詫⒏咚僭c(diǎn)搜尋→低速原點檢出→編碼器Z相搜尋→偏差計數器清除輸出→偏移移動→位置計數器清除等一連串的動作實現自動化。

拋物線形S形加減速

除了通常的直線加減速驅動（梯形驅動），拋物線S形加減速驅動也成為可能。S形加減速驅動如右圖所示，即使輸出脈沖數很小，也不會脫離S形曲線，始終平滑如一。

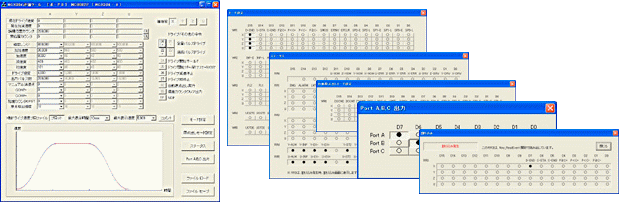

評估工具程序

評估工具程序中，可以簡單地進行動作評估。
